孔板波纹填料

是用金属薄板冲压、拉伸成特定的压延网片，表面成规则的菱形网孔、保持丝网波纹填料的几何规则结构冲压成波纹片，再组成盘状波纹规整填料 。网孔波纹填料传质规律接近丝网波纹填料，每米填料的理论板数高于孔板波纹填料。由于网板可用各种金属材料加工，选材面较丝网填料广，因而耐腐蚀性能好，且造价比丝网低。

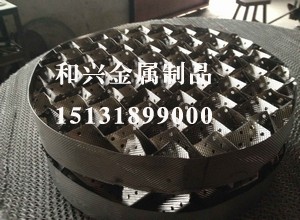

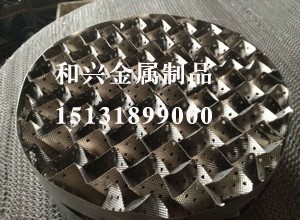

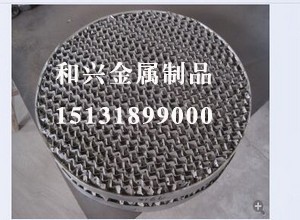

产品结构：金属孔板波纹填料是由若干波纹平行且垂直排列的金属波纹片组成，波纹片上开有小孔（或根据需要不开孔），波纹顶角约900，波纹形成的通道与垂直方向成450或300角度。相邻两波纹片流道成900，上下两盘波纹填料旋转900叠放，在直径较小用法兰连接的塔内，波纹填料做成一个个整的圆盘，直径略小于塔的内径。在直径较大的塔内，每盘波纹填料分成数块，通过人孔放入塔内，在塔内拉拼成一个个完整的圆盘，上下两盘填料的波纹片旋转900安装，使流体在塔内充分混合。
    产品性能简介：金属孔板波纹填料由是由0.15-0.20mm厚的各种金属薄板冲压而成，板上冲有φ4mm小孔及若干长约5mm的细缝，加强了湿润性能并可能形成双向渗透，开孔率约9-12%，其穿孔的板片表面有特殊纹理，以提高有效传质面积.其分离能力类似于丝网波纹填料，但抗堵能力比波纹填料强。
    应用：主要应用于石油化工、化肥工业、天然气净化、冶炼等.如煤化工（在焦化厂回收粗苯的洗苯塔）、乙苯乙烯分离，高纯氧制备、环氧丙烷分离，脱丁烷塔，环已烷回收，汽油分馏，常减压炼油等装置中.
    该系列填料在精馏、吸收、再生、传热、汽提、闪蒸、捕沫等多种场合具有广泛的用途，具有较大的通量和较高的分离效率。但对于强腐蚀体系、中高压力分离体系、液体粘度较大的体系、脏堵聚合体系、高表面张力体系的分离，选用时应谨慎。
